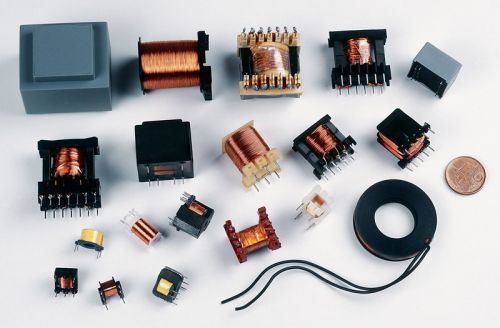

Transformatoren
Transformatoren für die Schaltquellen

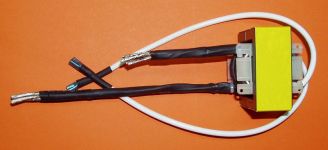

Es handelt sich um die Transformatoren, für welche Ferritkerne manchmal mit einer Luftspalte - aus Gründen einer Möglichkeit der Stromabnahmeerhöhung hergestellt sind. Dieser Transformator besitzt eine Primärwindung (gewöhnlich geteilt auf zwei Hälften), eine Rückkopplungswindung und eine oder mehrere Sekundärwindung, welche gewöhnlich mit einer HF-Litze gewickelt ist.
Was der Kernform betrifft, kann man in letzter Zeit einen Trend von den EF-Kernen zu den ETD-Kernen merken.
Netztransformatoren für die Printplatten
Es sind gekapselte Transformatoren, welche man für die Stromquellen auf den Printplatten verwendet. Der Trafo ist meistens auf einer Zweikammerspule (wo die Primär- und Sekundärwicklung getrennt ist) realisiert und kann auch eine Wärmesicherung besitzen. Für die Kerne verwendet man meistens die Trafoblechen EI30 bis EI48.
